เครื่องเชื่อมลวดตาข่ายแผงสังกะสีไฟฟ้ากันกระแทกรีดร้อน

         สังกะสีไฟฟ้าเชื่อมเหล็กลวดตาข่ายรั้วแผงเชื่อม PLC ควบคุมรอยลวดตาข่ายทำเครื่อง

การใช้งาน:

การเชื่อม, รางความเร็วสูงทุกชนิด, ตาข่ายรองรับอุโมงค์, ตาข่ายความปลอดภัยใต้ดินของเหมืองเหล็ก, เหมืองถ่านหิน, ตาข่ายรองรับใต้ดิน

หน่วยป้อนลวดข้าม (pre-cut)

มันถูกติดตั้งที่ด้านบนของอุปกรณ์ชุดตะแกรงตาข่ายประกอบด้วยแท่นเดิน, หน่วยวางลวดขวาง, อุปกรณ์จ่ายลวด และอุปกรณ์ป้อนลวด

อุปกรณ์จ่ายไฟและการป้อนลวดขับเคลื่อนด้วยระบบนิวแมติกภายใต้การทำงานโดยระบบควบคุมไฟฟ้า

ป้อนลวดข้ามอัตโนมัติโดยไม่ต้องใช้แรงงานคนมันถูกออกแบบมาสำหรับลวดไขว้ที่ป้อนจากลวดพรีคัท

ระบบเชื่อม

ระบบเชื่อมประกอบขึ้นจากชั้นวาง หม้อแปลงเชื่อม กระบอกอัดแรงดัน การรวมอิเล็กโทรดบน การรวมอิเล็กโทรดล่าง ตัวระบุตำแหน่งแม่เหล็กแบบกากบาท ยูนิตตาข่ายยก การรวมสายยึดสายไฟ ระบบนิวแมติก ระบบระบายความร้อนด้วยน้ำ และอะไหล่อื่นๆ

วัสดุเชื่อม: ลวดรีดเย็น, ลวดกลมรีดเย็น, ลวดรีดร้อน

ระบบดึงตาข่าย

ประกอบด้วยแผ่นปิดช่องว่าง, โครงสำหรับตั้งสิ่งของ, เครื่องเชื่อมตาข่ายและสายพานลำเลียง (หรือคู่มือลูกกลิ้ง), ฟลิปเปอร์ (สแตกเกอร์ - เทิร์นเนอร์) เป็นส่วนเสริม

ความยาวสูงสุดของลวดตาข่าย: 6000 มม.ถ้าตาข่ายเสริมเหล็กยาว 12 เมตรขึ้นไป ก็ต้องปรับแต่ง

หน่วยตำแหน่งตาข่าย CNC

การใช้หน่วยตำแหน่งตาข่ายเป็นการป้อนไปข้างหน้าตาข่ายเชื่อม ในขณะเดียวกันก็ให้แน่ใจว่าระยะห่างของเส้นลวดที่ต้องการ ซึ่งปรับระยะห่างของเส้นขวางตามการตั้งค่าอัตโนมัติ

ระบบตำแหน่งตาข่าย CNC สามารถปรับระยะห่างของเส้นลวดได้โดยอัตโนมัติ และสามารถบันทึกข้อมูลในระบบ การปรับระยะห่างระหว่างเส้นลวดทำได้ง่าย สะดวก และแม่นยำ

ข้อดีของเครื่องเชื่อมแบบแถวอัตโนมัติ (เครื่องเชื่อมแบบตาข่าย) :

1. เครื่องเชื่อมแบบแถวประกอบด้วยกระบอกยืดผม แถวยืดตรง และการป้อนลวดขดลวดโดยตรง ทำให้เป็นระบบอัตโนมัติ ขจัดการตัดก่อนการยืดและการจัดวางด้วยมือ ประหยัดเวลา อุปกรณ์และแรงงาน

2. เครื่องเชื่อมแบบแถวมีเครื่องตัดตาข่ายของตัวเอง ซึ่งจะตัดตาข่ายโดยอัตโนมัติเมื่อถึงความยาวที่ตั้งไว้ และตัดตาข่ายโดยอัตโนมัติโดยไม่ต้องหยุดเครื่องเพื่อปรับปรุงประสิทธิภาพ

3. เครื่องเชื่อมแบบแถวสามารถผลิตได้โดยอัตโนมัติเมื่อมีการดีบั๊ก คนงานคนหนึ่งสามารถทำงานได้โดยไม่ต้องหยุดเวลา

เครื่องเชื่อมแถวอัตโนมัติ/เครื่องเชื่อมตาข่าย พารามิเตอร์พื้นฐาน:

ความกว้างของตาข่าย: 1 ม. 1.2 ม. 1.5 ม. 2 ม. 2.5 ม. 3 ม.

ความยาวตาข่าย: 2 ม. 3 ม. 4 ม. 5 ม. 6 ม. 7 ม. 8 ม. (ปรับแต่งตามความต้องการของลูกค้า)

เส้นผ่านศูนย์กลางลวดเชื่อม: 2.2-4mm, 4-6.5mm, 6-8mm;

รูรับแสงเชื่อม: 50x50mm, 100x100mm, 200x200mm หรือ 250x250mm (ปรับได้);

จำนวนเส้นยืน (ประสาน) : 6, 8, 10, 12,14, 16, 18 (ตามความต้องการของลูกค้า);

แหล่งจ่ายไฟ 380V 50HZ;

ความเร็วในการเชื่อม 40-55 (แถว/นาที);

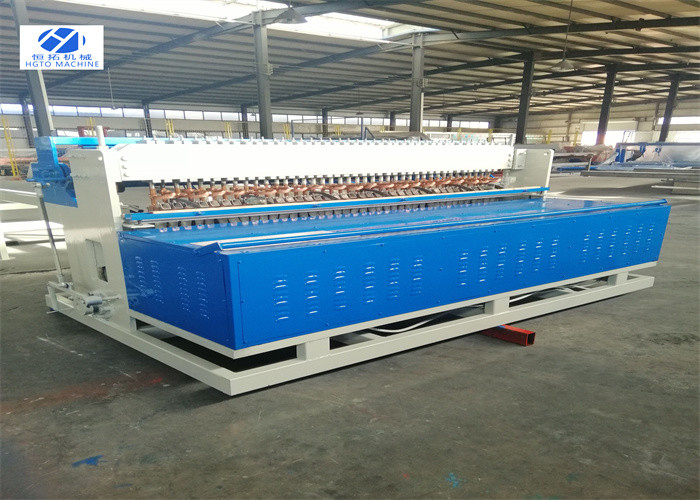

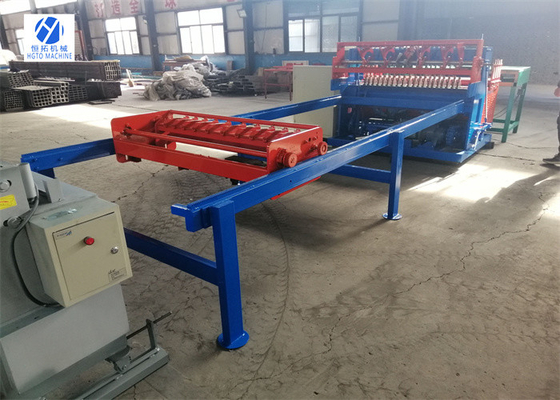

รายละเอียดเครื่อง:

รูปภาพของตู้ควบคุม:

พร้อมส่ง :
